Features:
Size 50mm to 300mm
Body Carbon Steel (WCB)
Seat Metal

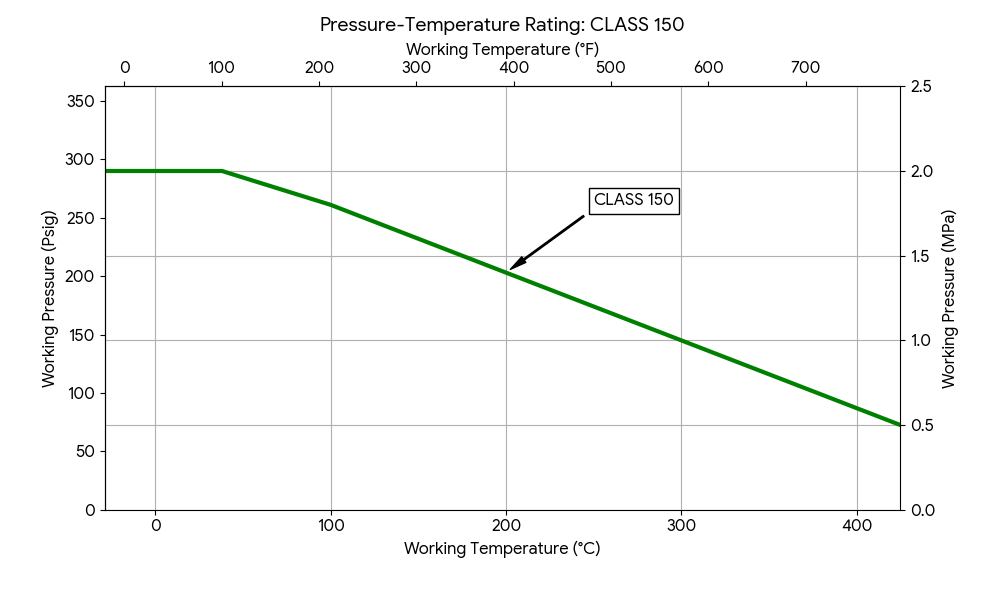

Pressure Range 0 to 20 BAR
Operation Handwheel rising stem
Rising stem Cast Steel ANSI 150 Flanged Gate Valve. Used extensively in petrochemical and high temperature applications as an isolation valve. Designed in accordance with API600 with face to face complying with ASME B16.10.
Model | DN (mm) | Turns for full cycle | Pressure Range | Media Temp | Weight (kg) | Torque (Nm) |
---|---|---|---|---|---|---|
GVWR-50 | 50 | 7.5 | 0 to 20 BAR | -29°C to 425°C | 18 | 50 |
GVWR-65 | 65 | 9 | 0 to 20 BAR | -29°C to 425°C | 25 | 63 |
GVWR-80 | 80 | 12 | 0 to 20 BAR | -29°C to 425°C | 32 | 77 |
GVWR-100 | 100 | 11 | 0 to 20 BAR | -29°C to 425°C | 46 | 92 |
GVWR-125 | 125 | 14 | 0 to 20 BAR | -29°C to 425°C | 58 | 119 |
GVWR-150 | 150 | 16 | 0 to 20 BAR | -29°C to 425°C | 79 | 139 |
GVWR-200 | 200 | 22 | 0 to 20 BAR | -29°C to 425°C | 118 | 220 |
GVWR-250 | 250 | 21.5 | 0 to 20 BAR | -29°C to 425°C | 180 | 270 |
GVWR-300 | 300 | 26 | 0 to 20 BAR | -29°C to 425°C | 268 | 295 |
GVWR-350 | 350 | 57.5 | 0 to 20 BAR | -29°C to 425°C | 360 | 420 |
GVWR-400 | 400 | 66 | 0 to 20 BAR | -29°C to 425°C | 458 | 490 |
GVWR-450 | 450 | 73.5 | 0 to 20 BAR | -29°C to 425°C | 579 | 510 |
GVWR-500 | 500 | 81.5 | 0 to 20 BAR | -29°C to 425°C | 732 | 820 |
GVWR-600 | 600 | 74 | 0 to 20 BAR | -29°C to 425°C | 1083 | 1100 |
Size | L | D (Flange OD) | D1 (PCD) | D2 (Raised Face OD) | d (Holes) | B (Flange Thickness) | H (Open) | H (Closed) | Handwheel Dia |
---|---|---|---|---|---|---|---|---|---|
50 | 178 ± 1.5 | 152 | 120.6 | 91.9 | 4-Ø19.0 | 17.5 | 388 | 324.5 | 200 |
65 | 190 ± 1.5 | 180 | 139.7 | 104.6 | 4-Ø19.0 | 20.7 | 434.5 | 357.5 | 200 |
80 | 203 ± 1.5 | 190 | 152.4 | 127.0 | 4-Ø19.0 | 22.4 | 509 | 414 | 240 |
100 | 229 ± 1.5 | 230 | 190.5 | 157.2 | 8-Ø19.0 | 22.4 | 578.5 | 465.5 | 280 |
125 | 254 ± 1.5 | 255 | 215.9 | 185.7 | 8-Ø22.2 | 22.4 | 666.5 | 522.5 | 280 |
150 | 267 ± 1.5 | 280 | 241.3 | 215.9 | 8-Ø22.2 | 23.9 | 773.5 | 604 | 320 |
200 | 292 ± 1.5 | 345 | 298.4 | 269.7 | 8-Ø22.2 | 27.0 | 959 | 739 | 360 |
250 | 330 ± 2 | 405 | 362 | 323.8 | 12-Ø25.4 | 28.6 | 1165 | 890 | 400 |
300 | 356 ± 3 | 485 | 431.8 | 381 | 12-Ø25.4 | 30.2 | 1367 | 1039 | 450 |
350 | 381 ± 3 | 535 | 476.3 | 412.8 | 12-Ø28.5 | 33.4 | 1546 | 1181 | 560 |
400 | 406 ± 3 | 595 | 539.8 | 469.9 | 16-Ø28.5 | 35 | 1744 | 1326 | 560 |
450 | 432 ± 3 | 635 | 577.9 | 533.4 | 16-Ø31.8 | 38.1 | 1930 | 1440 | 640 |
500 | 457 ± 3 | 700 | 635 | 584.2 | 20-Ø31.8 | 41.3 | 2135 | 1597 | 640 |
600 | 508 ± 3 | 815 | 749.3 | 692.2 | 20-Ø35 | 46.1 | 2531 | 1906.5 | 720 |
All dimensions in mm unless shown otherwise.
No. | Part | Material |
---|---|---|
1 | BODY | ASTM A216 WCB |
2 | SEAT | ASTM A105+13CR |
3 | WEDGE (2"-4") | ASTM A217 CA15+13CR |
WEDGE (5"-24") | ASTM A216 WCB+13CR | |
4 | STEM | ASTM A182 F6a Cl.2 |
5 | GASKET | SS304+Graphite |
6 | BONNET | ASTM A216 WCB |
7 | BACK SEAT | ASTM A276 410 |
8 | BOLT | ASTM A193 B7 |
9 | NUT | ASTM A194 2H |
10 | SPACER RING | ASTM A276 420 |
11 | PACKING | Braided Graphite & Die formed Graphite Ring |
12 | PIN | AISI 1035 |
13 | COTTER | Q235 |
14 | GLAND | ASTM A276 420 |
15 | GLAND FLANGE | ASTM A216 WCB |
16 | EYE BOLT | ASTM A193 B7 |
17 | NUT | ASTM A194 2H |
18 | GREASE FITTING | C.S |
19 | STEM NUT | ASTM A439 D-2 |
20 | BEARING GLAND | AISI 1020 |
21 | HANDWHEEL | ASTM A536 65-45-12 |
22 | LOCK NUT | AISI 1020 |
23 | BOLT | AISI 1045 |
24 | BEARING | GCr15 |
25 | BRACKET | ASTM A216 WCB |
